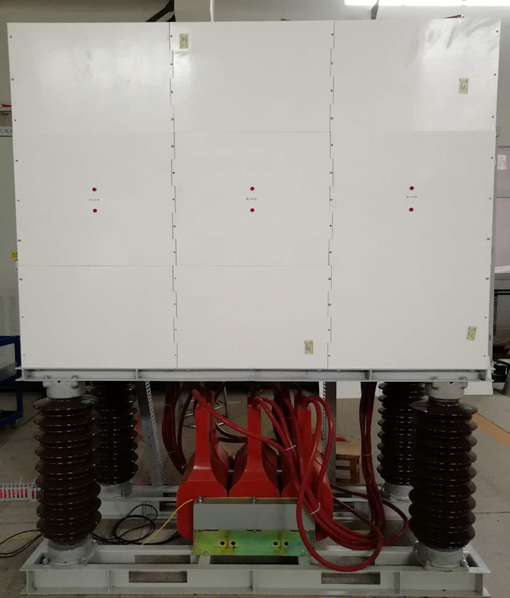

产品介绍
本产品是一种输出频率和电压可调的0～50kHz宽频绝缘耐压测试仪。可模拟高频高压波形,测试绝缘材料在该高压和频率下是否达到了绝缘条件。可用于不同频率和电压的绝缘耐压测试。该产品的输入电源采用市电三相380V/50Hz,主电路拓扑采用AC/DC/DC电路拓扑结构.控制方面, 采用 DSP+FPGA构架。对外 AD 与 DA 精度均为 14 位，20M 采样速度。FPGA 实现 PI 运算与脉冲生成，PI 运算周期为 0.5us，IGBT 脉宽精度为 10ns.同时,具有完备的保护功能, IGBT 过流、 IGBT 过温、直流过流、直流过压、装置输出过流、装置电压输出过压、控制系统故障、变压器过热、输入过流／过压等。
产品特点
|
|
技术参数
类别 | 项目 | 规格需求 |
交流输入 | 工作电压范围 | AC 380V±15% 或其他电压等级 |
工作频率范围 | 50/60±10%Hz | |
接线方式 | 3P+PE | |
直流输出 |

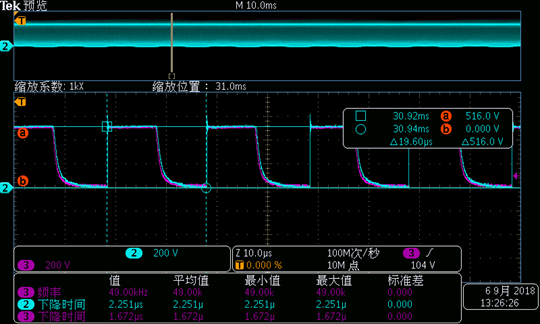

电压范围 | DC 0-30kV，500V 左右步进。 输出：0～﹢30kV、0～-30kV、±15kV； 最大外部偏置电压：40kV。 （上述参数可根据用户要求定制） |
电流范围 | ≤200mA | |
频率范围 | DC- 50kHz | |
整机输出电压上升时间 | 1-3us | |
整机输出电压下降时间 | 1-10us | |
功率 | ≤10kW | |
整机性能 | 负载模式 | CC、CV 输出模式 |
限流功能 | 0~Imax | |
限压功能 | 0~Vmax | |
保护功能 | OCP、OVP、OTP、短路保护 | |
转换效率 | ≥90% | |
整机噪音 | 不大于 75dB | |
操作方式 | 程控接口 | 485/LAN/光纤（可选） |
手动操作 | 触摸屏或上位机 | |
使用环境 | 绝缘电抗 | ≥DC1000V 20MΩ |
耐压绝缘 | 绝缘电压由最高输出电压决定 | |
冷却装置 | 强迫风冷 | |
工作温度 | -10℃ ~ 45℃ | |
相对湿度 | 0~90%(非凝结状态) | |
海拔高度 | 1500m 以下 | |
单元调制工作下电压超调 | 小于 2% | |
单元调制工作下脉冲上升时间 | ≤1us | |
单元调制工作下脉冲下降时间 | ≤5us | |
单元单脉冲工作下脉冲上升时间 | 可调节，最小 1 us | |
单元单次脉冲输出稳定度 | 优于 0.5% | |
单元保护时间（电流关断时间） | 小于 10μs | |
单元调制工作下电流前后沿过冲 | 不大于电源额定电流 50% | |
击穿电流预警保护 | 在 0.2A 以内设定 | |
