产品介绍
MW级电网扰动模拟程控交流源用于模拟产生电网电压偏差、频率偏差、三相电压不平衡、电压波动及闪变、频率波动、电网谐波及间谐波等电网扰动，并可模拟电网故障产生电压跌落和升高，可分别用于电压适应性测试、频率适应性测试、不平衡适应性测试、闪变适应性测试、谐波适应性测试、间谐波适应性测试、虚拟同步机功能测试，以及高/低电压穿越等，可同时满足试验室测试及电站现场的移动测试需求。
主要特点
产品功率器件采用IGBT,控制上采用PWM脉宽调制方式
具备电压幅值调节功能, 具备单相/两相/三相调节功能，能模拟三相电压、相间电压和单相电压跌落和升高
具备负序电压输出控制功能，电压幅值和相位独立可调，输出三相不平衡电压满足GB/T 15543的要求
具备输出频率调节能力，控制系统可自动输出一路低压触发信号，可实现与主电电气隔离
提供谐波电压适应性测试界面，可模拟电网产生谐波输出，可设置总电压谐波，不同次数谐波或不同次数谐波组合输出
提供间谐波电压适应性测试界面，可模拟电网产生不同次数间谐波输出.同时具备扫频功能.
提供电压闪变适应性测试界面,电压闪变值应满足GB/T 12326的要求，能够设置短时闪变值Pst，闪变时间可设.
具备输出过欠电压、过电流、过载、输入过欠压、过高温、短路，瞬间断电等自我保护功能，并能锁定故障，发出告警，显示故障.
具备四象限运行功能，能量可双向流动，具备四象限运行功能，可在电源和负载状态间快速切换
带隔离变压器，输出与电网电气隔离
符合电子、电工行业对工业环境用电源设备EMC测试要求，含抗扰度和发射要求
能够外接星三角隔离变压器

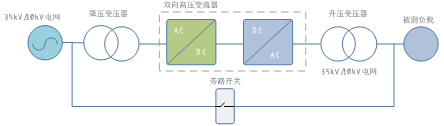

具备旁路功能,能够根据客户需要旁路掉测试设备.
完备的数据测量功能
具备人机交互界面
技术参数
项目 | 技术参数 | |
输入技术参数 | *额定工作电压 | AC35/10kV±10% |
*工作频率范围 | 50/60Hz±2.5Hz | |
向电网注入电流谐波 | ≤5%(1MVA~15MVA) | |
功率因数 | ≥0.99(50%额定功率以上) | |
≥0.90（20%-50%额定功率） | ||
输出技术参数 | *输出稳态电压范围 | 1）28kV～38.5kV(35kV电压等级) |
*输出暂态电压范围 | 不小于0~130%UN (UN含额定电压：35kV和10kV)； | |
*输出电流范围 | 1）0～247A/相(35kV电压等级) | |
*额定输出容量 | 1MVA~15MVA | |
*输出频率范围 | 45Hz~66Hz | |
输出电压偏差 | ＜1%UN(测试热稳定后2小时设备输出电压有效值偏差) | |
输出频率偏差 | ≤0.01Hz | |
输出三相电压不平衡度 | ≤0.2% | |
三相相角误差 | ≤0.5° | |
输出电压谐波 | 输出电压总谐波（THD）≤1%（空载）；分次谐波小于GB/T 14549谐波允许值的50% | |
输出功率因数 | ≥0.99(阻性负载时)；-0.99~+0.99（非阻性负载时） | |
交流输出电压直流分量范围要求 | ＜0.2% | |
电压阶跃响应调节时间 | ＜20ms（最快10ms） | |
电源调整率 | ≤1%（电源输入在±10%范围内波动时，负载输出的稳压精度值） | |
负载稳压率 | ±1%(阻性负载) | |
负载阶跃响应调节时间 | ＜20ms | |
*交流输出过载能力 | 110％：1min；120％～140％：反时限；140％：立即保护 | |
波峰因数 | 不小于2:1 | |
其它
| 工作环境 | 工作环境温度范围：-25℃～45℃ 湿度范围：0～95%RH，无凝露 海拔: 0~1500m（1500m以上可特殊定制） |
冷却方式 | 水冷 | |
结构形式 | 户外移动集装箱式,户内柜体式 | |
噪声 | ≤85dB（集装箱外3米处均值，额定功率下）； ≤75dB（集装箱外1米处均值，3MW额定功率下） | |
防护等级 | 集装箱式:IP54；户内试验设备:IP20 | |
通讯接口 | 光纤/网线/WIFI | |
注:其中*号标注条目为可根据客户要求定制
